Aandrijvingen

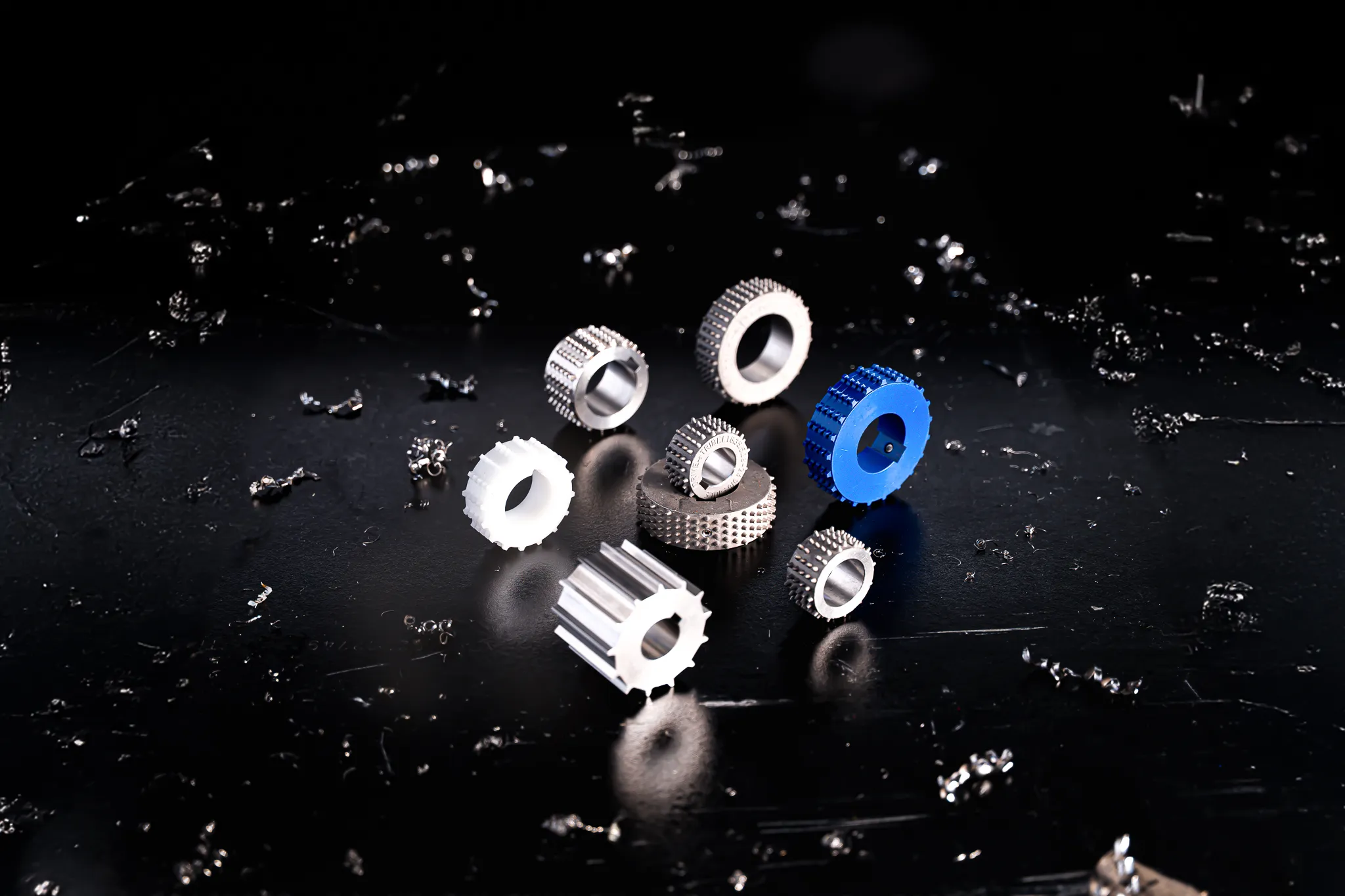

Toepassing van onze tandwielen
Onze tandwielen en trommels zijn geschikt voor een breed scala aan toepassingen.

• Draadogenbanden: bij lichte belading worden vaak aandrijfwielen gebruikt, bijvoorbeeld in bakovens, koel- en vriestunnels, droogtunnels en reinigingsinstallaties. Bij zwaardere processen, zoals industriële ovens, adviseren we kooi- of buistrommels.
• Spiraalbanden: hier worden tandwielaandrijvingen ingezet waar een rechte, stabiele loop vereist is en slip absoluut vermeden moet worden.
• Tri-Flex banden: tandwielen in combinatie met trommels zorgen voor maximale grip en een probleemloze werking, waarbij trommel- en tandwielsnelheid perfect op elkaar zijn afgestemd.

‍

Door onze tandwielen in-house te produceren, zijn de mogelijkheden vrijwel eindeloos. We kunnen elk tandwiel aanpassen op maat van uw band, materiaal, afmetingen en belasting wensen. Dit resulteert in snelle levertijd, optimale prestaties en een lange levensduur van uw band. Daarnaast zorgen onze tandwielen voor een gelijkmatige aandrijving, hygiënische werking (bij buistrommels), hoge belastbaarheid (bij kooitrommels) en volledig slipvrije aandrijving (bij aandrijfwielen en ClearTrac-toepassingen).

Of het nu gaat om lichte of zware toepassingen, hygiënische processen of industriële productielijnen, onze tandwielen en trommels bieden een betrouwbare, flexibele en hygiënische oplossing voor elke uitdaging.

‍

Tribelt ontwikkelt en levert tandwielen die speciaal zijn afgestemd op de unieke eigenschappen van drie veelgebruikte bandtypes: draadogenbanden, open spiraalbanden en Triflex-banden. Voor elk type band zijn er specifieke opties beschikbaar om een optimale aandrijving en levensduur te waarborgen.

Tandwielen voor Draadogenbanden

Draadogenbanden hebben een open structuur en vragen om een nauwkeurige aandrijving die slip voorkomt.
Opties:

• Materiaal: Kunststof (licht en slijtvast) of staal/RVS (duurzaam en hygiënisch).
• Aantal tanden: afgestemd op de bandsteek voor een soepele krachtoverdracht.
• Bevestiging: spiebaan voor stevige montage, optioneel stelschroef voor extra borging.
• Uitvoering: enkelvoudige of dubbele schijf, afhankelijk van de bandbreedte en belasting.

Tandwielen voor Open Spiraalbanden

Open spiraalbanden worden vaak toegepast in koel- en bakprocessen, waar stabiliteit en hygiëne essentieel zijn.
Opties:

• Materiaal: meestal RVS vanwege hoge temperaturen en reinigbaarheid; kunststof mogelijk voor lichtere processen.
• Tandprofiel: aangepast aan de spiraalvorm voor gelijkmatige verdeling van de belasting.
• Boring en naaf: op maat volgens asdiameter en bevestigingsmethode (spiebaan of tapgat).
• Afwerking: glad en hygiënisch, eventueel gehard voor hoge slijtagebestendigheid.

Tandwielen voor Triflex-banden

Triflex-banden bewegen niet alleen lineair, maar ook in bochten. Dit stelt hoge eisen aan de tandwielen.
Opties:

• Materiaal: doorgaans RVS of hoogwaardige kunststof, afhankelijk van de toepassing.
• Speciale tandvorm: ontworpen om de driedimensionale beweging van de Triflex-band te volgen zonder blokkering.
• Meeloopwielen: mogelijk zonder spiebaan, voor geleiding in bochten.
• Naafuitvoering: flexibel ontwerp om zowel aandrijving als meeloopfunctie te ondersteunen.

Extra maatwerkopties (voor alle bandtypes)

• Diameter en aantal tanden volgens specificatie van de installatie
• Precisiebewerking voor optimale passing en minimale slijtage
• Extra borgingsopties (spie, tapgat, borgschroef)
• Levering volgens tekening of klantwens

‍

ClearTrac-tandwielen

ClearTrac-tandwielen zijn speciaal ontworpen om de band direct aan te drijven.

• Werking: het tandprofiel grijpt direct in de schakels van de band, waardoor er geen slip ontstaat.
• Voordelen:
  • Directe en positieve aandrijving
  • Compacte constructie
  • Uitstekend geschikt voor kleinere installaties of wanneer nauwkeurige positionering vereist is
• Toepassing: veelgebruikt bij open spiraalbanden.

Een buistrommel is een gesloten cilinder die de band aandrijft door wrijving.

• Werking: de band loopt over het oppervlak van de trommel; aandrijving vindt plaats via contact tussen trommel en band.
• Voordelen:
  • Robuuste en eenvoudige constructie
  • Geschikt voor zware belasting en continue productie
  • Makkelijk te reinigen door glad oppervlak
• Toepassing: veelgebruikt bij draadogenbanden en zware transporttoepassingen.

Kooitrommels

Een kooitrommel bestaat uit een trommel met spijlen (een “kooi”) waardoor de band beter grip krijgt.

• Werking: de open structuur laat productresten of vloeistoffen door, terwijl de spijlen de band meenemen.
• Voordelen:
  • Betere grip dan buistrommels, minder kans op slip
  • Zelfreinigend effect door open constructie
  • Geschikt voor vochtige of vervuilende omgevingen
• Nadelen: iets complexere constructie dan een buistrommel
• Toepassing: ideaal voor voedingsmiddelenindustrie (bijv. bakkerijen, vlees- en visverwerking) waar reinigbaarheid en betrouwbare aandrijving belangrijk zijn.

‍
